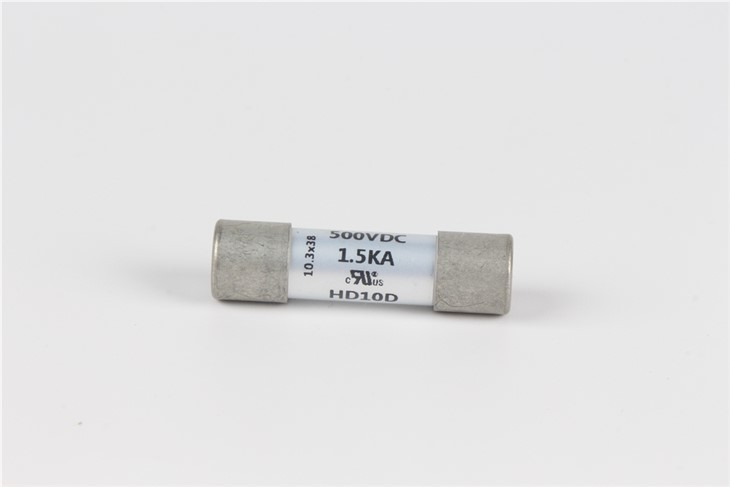

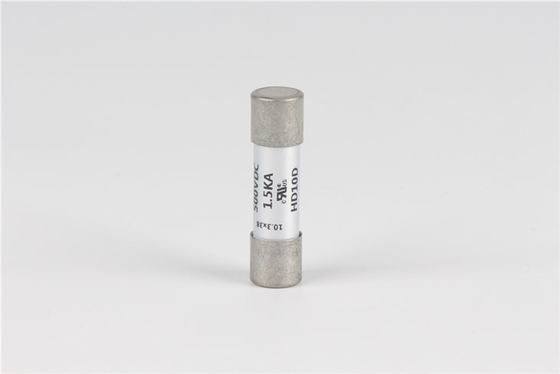

плавкий патрон 10*38mm 500VAC солнечный PV
информация 1.Basic:
Расклассифицированное течение: 20A-100A
Расклассифицированное напряжение тока: 80VDC-1000VDC
Разрывная мощность: AC33KA
Соотвествуйте: Сыщик UL248, IEC60127, ЕС и ROSHS
стандарты 2.Applicable:
Продукты серии 2.1HD10X исполняют с родственным стандартным UL248.
материал 3.Product:
|
Компонент
|
Материал
|
Количество
|
|
Провод
|
сплав Серебр-меди
|
1 |
|
Крышка
|
Полуженный медный сплав
|
2 |
|
Тело
|
Керамическая трубка
|
1 |
|
Заполнитель
|
Песок взрывателя
|
Количество |
данные 4.Technical:
|
Номер детали
|
Настоящая оценка (Ampers)
|
Интегралы энергии I2t(a2s)
|
| HD10X-1A |
1 |
0,371 |
| HD10X-1.5A |
1,5 |
0,835 |
| HD10X-2A |
2 |
4,09 |
| HD10X-3A |
3 |
10 |
| HD10X-5A |
5 |
38,4 |
| HD10X-6.3A |
6,3 |
71,4 |
размер 5.Product:
представления 6.Electrical
6,1, условие испытаний
Все электрические тесты проведены на температуре окружающей среды 25±3℃. Температура окружающей среды не позволена поменять больше чем 5℃ во время теста, и должна находиться в эти пределы.
6,2, тест емкости Настоящ-оценки
Когда плавкие вставки к 100% раз расклассифицированному течению испытанных условий, цепь в 4 часах не должны быть отключены, взрыватель не настоящий плавит, трубка не сломленн.
6,3, Пре-образовывая дугу Врем-настоящее Characterisitc
Когда течение в следующей таблице проходит взрыватель, свое раскрывая время должно быть в соответствии с требованиями в следующей таблице, т.е., пре-образовывая дугу временем. Кроме того, никакое повреждение взрывател-трубки ни разрушать крышки не произойдет.
| 熔断电流/% течения Rated |
熔断时间/открытое время |
| 200% |
<2min |
7, пакуя детали
7,1, пакуя количество
10pcs согласно с внутренняя маленькая коробка, маленькая коробка 10pcs во внутреннюю большую коробку.
B: внутренняя большая коробка 10 в.
C: Каждая маленькая коробка с 1 небольшим упаковывая ярлыком, каждая коробка с 1 упаковывая ярлыком, каждая коробка с 1 общительным отчетом о проверке.
Примечание: этот пакет для ссылки только, и фактическая упаковка критерий.
7,2, упаковка будут так унесли что продукты не поглотят влагу или не будут повреждены во время транспорта или хранения.
