Лучший производитель предохранителей для зарядных устройств электромобилей в Китае
Назначение зарядного устройства для электромобиля
Предохранители для применения в электромобилях (EV) или гибридных электромобилях являются относительно новыми в отрасли, и их можно рассматривать как продукт, представляющий собой нечто среднее между предохранителями низкого напряжения и автомобильными предохранителями. Доступны для систем транспортных средств 1000 В постоянного тока, включая предохранители номиналом до 800 А, Dissmann Предохранители EV обеспечивают высокоэффективную защиту по постоянному току приводных, вспомогательных и аккумуляторных систем.Предохранители также доступны в качестве индивидуальных решений для более высоких значений напряжения и тока.
Структура предохранителя зарядного устройства электромобиля

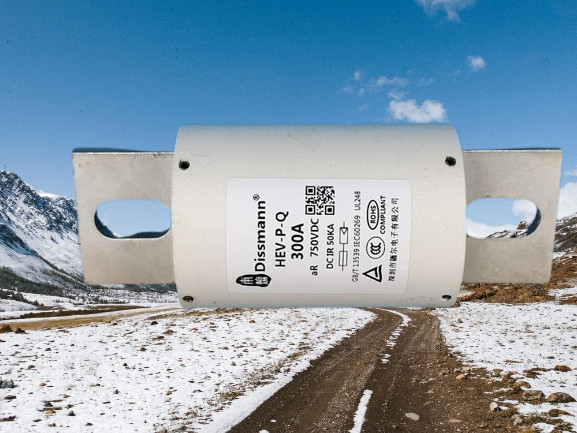

Плавкие предохранители электромобилей изготовлены из термостойких керамических материалов, обладающих высокой огнестойкостью и твердостью.
Расплав запечатывают в плавильной трубе, так что 99,99% чистого серебра становится расплавом с переменным поперечным сечением.Плавильная труба заполнена химически обработанным кварцевым песком высокой чистоты и специально обработанными химическими материалами для дуги для гашения агломерации.
Размер продукта предохранителя HEV, выберите размер в соответствии с номинальным током.
| Код размера |
А±2 |
Б±1,5 |
С±1 |
Д±1,5 |
Е±1,5 |
Ф±1 |
Г±0,5 |
Н±0,2 |
Дж±1 |
| ВЧ1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13,5 |
| ВЧ2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12,5 |
| ВЧ3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10,5 |
25 |
6 |
20,7 |
| ВЧ4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10,5 |
38 |
6 |
20,7 |
| ВЧ5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13,5 |
50 |
10 |
33 |
| Модель |
Номинальный ток |
я2т(А2с) |
Рассеяние мощности |
Код размера |
Установить |
| Преддуговой |
Общий |
| HEV-JQ-5 |
5А |
20 |
115 |
1,8 |
ВЧ1 |
Крепежный болт M8 рекомендуемый момент затяжки 11 Н·м |
| HEV-JQ-10 |
10А |
30 |
170 |
2.2 |
|
| HEV-JQ-15 |
15А |
48 |
220 |
3.1 |
|
| HEV-JQ-20 |
20А |
72 |
360 |
3,6 |
|
| HEV-JQ-25 |
25А |
85 |
510 |
4.2 |
|
| HEV-JQ-30 |
30А |
110 |
830 |
5.1 |
|
| HEV-JQ-35 |
35А |
180 |
1250 |
6.3 |
|
| HEV-JQ-40 |
40А |
290 |
1650 |
7,8 |
|
| HEV-JQ-45 |
45А |
350 |
1900 г. |
8,5 |
|
| HEV-JQ-50 |
50А |
440 |
2450 |
10 |
|
| HEV-JQ-60 |
60А |
600 |
3500 |
12,5 |
|
| HEV-JQ-70 |
70А |
820 |
5500 |
14 |
|
| HEV-JQ-80 |
80А |
1050 |
6500 |
16 |
|
| HEV-JQ-90 |
90А |
1800 |
10500 |
17 |
ВЧ2 |
|
| HEV-JQ-100 |
100А |
2300 |
12000 |
18 |
|
| HEV-JQ-125 |
125А |
3400 |
21000 |
20 |
|
| HEV-JQ-150 |
150А |
4900 |
25500 |
27 |
|
| HEV-JQ-175 |
175А |
9200 |
40000 |
30 |
ВЧ3 |
|
| HEV-JQ-200 |
200А |
15000 |
60000 |
32 |
|
| HEV-JQ-225 |
225А |
19000 |
105000 |
40 |
|
| HEV-JQ-250 |
250А |
24000 |
113000 |
47 |
Крепежный болт M10 рекомендуемый момент затяжки 20 Н·м |
| HEV-JQ-275 |
275А |
25000 |
130000 |
49 |
|
| HEV-JQ-300 |
300А |
26000 |
160000 |
52 |
|
| HEV-JQ-325 |
325А |
33000 |
180000 |
55 |
|
| HEV-JQ-350 |
350А |
42000 |
230000 |
60 |
ВЧ4 |
|
| HEV-JQ-400 |
400А |
71000 |
320000 |
65 |
|
| HEV-JQ-450 |
450А |
78000 |
300000 |
80 |
|
| HEV-JQ-500 |
500А |
105000 |
350000 |
95 |
|
| HEV-JQ-600 |
600А |
163000 |
530000 |
105 |
ВЧ5 |
Крепежный болт M12 рекомендуемый момент затяжки 28 Н·м |
| HEV-JQ-700 |
700А |
320000 |
680000 |
155 |
|
| HEV-JQ-800 |
800А |
420000 |
870000 |
185 |
|
Количество в упаковке
HF4: 2 плавких вставки в пластиковой коробке.
Каждая длинная коробка упакована в 1 пластиковую коробку, всего 2 плавких вставки, размер длинной коробки составляет 156 мм в длину, 120 мм в ширину и 54 мм в высоту.
Каждая большая коробка содержит 20 длинных ленточных коробок, всего 40 плавких вставок, размер большой коробки составляет 342 мм в длину, 258 мм в ширину и 285 мм в высоту.
Условия установки
Нормальные условия труда
а) Предохранитель устанавливается отдельно на естественном воздухе без вентиляции.За исключением соединительных проводов, в пределах 1 м нет других тепловыделяющих или теплорассеивающих частей.
б) Клемма подключения предохранителя должна обеспечивать стабильный и надежный электрический контакт.Контактное сопротивление не должно существенно влиять на работу предохранителя.
в) Предохранитель может быть установлен вертикально, горизонтально или наклонно.Если вы полагаетесь на давление пружины для обеспечения электрического соединения предохранителя, вам следует выбрать подходящее место во время установки, чтобы избежать неблагоприятного воздействия силы тяжести и вибрации на электрическое соединение.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
Вопрос 1: Каково ваше состояние теста предохранителя?
Ответ 1: Наш предохранитель испытан в лабораторных условиях при температуре 25 ± 5 °C.
