Производство сильноточных предохранителей зарядного устройства для электромобилейв Китае
Основная информация о зарядном устройстве для электромобиля

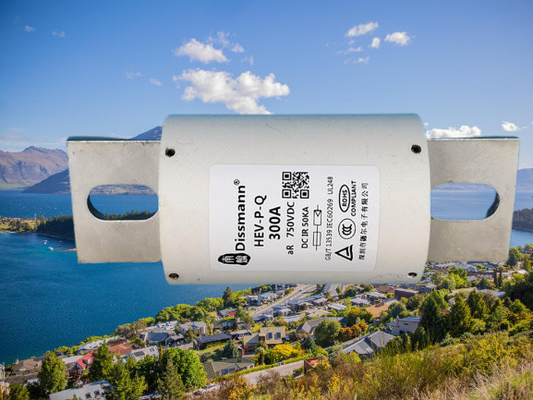

Быстродействующий предохранитель на болтах, размеры и характеристики соответствуют: GB13539, IEC60269, UL248.
Номинальное напряжение: DC1000V или ниже
Номинальный ток: 300А
Класс защиты:AR
Отключающая способность: DC30kA (постоянная времени≤15 мс)
Применение предохранителя HEV
| Часть |
Материал |
| Провод предохранителя |
Медь или серебро |
| Торцевая крышка |
Лужение из медного сплава |
| ножка предохранителя |
Лужение из медного сплава |
| Корпус предохранителя |
Керамическая трубка |
| Наполнитель |
Кварцевый песок |
Структура предохранителя зарядного устройства электромобиля
Плавкие предохранители электромобилей изготовлены из термостойких керамических материалов, обладающих высокой огнестойкостью и твердостью.
Расплав запечатывают в плавильной трубе, так что 99,99% чистого серебра становится расплавом с переменным поперечным сечением.Плавильная труба заполнена химически обработанным кварцевым песком высокой чистоты и специально обработанными химическими материалами для дуги для гашения агломерации.
Размер продукта предохранителя HEV, выберите размер в соответствии с номинальным током.
| Код размера |
А±2 |
Б±1,5 |
С±1 |
Д±1,5 |
Е±1,5 |
Ф±1 |
Г±0,5 |
Н±0,2 |
Дж±1 |
| ВЧ1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13,5 |
| ВЧ2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12,5 |
| ВЧ3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10,5 |
25 |
6 |
20,7 |
| ВЧ4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10,5 |
38 |
6 |
20,7 |
| ВЧ5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13,5 |
50 |
10 |
33 |
| Модель |
Номинальный ток |
я2т(А2с) |
Рассеяние мощности |
Код размера |
Установить |
| Преддуговой |
Общий |
| HEV-JQ-5 |
5А |
20 |
115 |
1,8 |
ВЧ1 |
Крепежный болт M8 рекомендуемый момент затяжки 11 Н·м |
| HEV-JQ-10 |
10А |
30 |
170 |
2.2 |
|
| HEV-JQ-15 |
15А |
48 |
220 |
3.1 |
|
| HEV-JQ-20 |
20А |
72 |
360 |
3,6 |
|
| HEV-JQ-25 |
25А |
85 |
510 |
4.2 |
|
| HEV-JQ-30 |
30А |
110 |
830 |
5.1 |
|
| HEV-JQ-35 |
35А |
180 |
1250 |
6.3 |
|
| HEV-JQ-40 |
40А |
290 |
1650 |
7,8 |
|
| HEV-JQ-45 |
45А |
350 |
1900 г. |
8,5 |
|
| HEV-JQ-50 |
50А |
440 |
2450 |
10 |
|
| HEV-JQ-60 |
60А |
600 |
3500 |
12,5 |
|
| HEV-JQ-70 |
70А |
820 |
5500 |
14 |
|
| HEV-JQ-80 |
80А |
1050 |
6500 |
16 |
|
| HEV-JQ-90 |
90А |
1800 |
10500 |
17 |
ВЧ2 |
|
| HEV-JQ-100 |
100А |
2300 |
12000 |
18 |
|
| HEV-JQ-125 |
125А |
3400 |
21000 |
20 |
|
| HEV-JQ-150 |
150А |
4900 |
25500 |
27 |
|
| HEV-JQ-175 |
175А |
9200 |
40000 |
30 |
ВЧ3 |
|
| HEV-JQ-200 |
200А |
15000 |
60000 |
32 |
|
| HEV-JQ-225 |
225А |
19000 |
105000 |
40 |
|
| HEV-JQ-250 |
250А |
24000 |
113000 |
47 |
Крепежный болт M10 рекомендуемый момент затяжки 20 Н·м |
| HEV-JQ-275 |
275А |
25000 |
130000 |
49 |
|
| HEV-JQ-300 |
300А |
26000 |
160000 |
52 |
|
| HEV-JQ-325 |
325А |
33000 |
180000 |
55 |
|
| HEV-JQ-350 |
350А |
42000 |
230000 |
60 |
ВЧ4 |
|
| HEV-JQ-400 |
400А |
71000 |
320000 |
65 |
|
| HEV-JQ-450 |
450А |
78000 |
300000 |
80 |
|
| HEV-JQ-500 |
500А |
105000 |
350000 |
95 |
|
| HEV-JQ-600 |
600А |
163000 |
530000 |
105 |
ВЧ5 |
Крепежный болт M12 рекомендуемый момент затяжки 28 Н·м |
| HEV-JQ-700 |
700А |
320000 |
680000 |
155 |
|
| HEV-JQ-800 |
800А |
420000 |
870000 |
185 |
|
Количество в упаковке
HF4: 2 плавких вставки в пластиковой коробке.
Каждая длинная коробка упакована в 1 пластиковую коробку, всего 2 плавких вставки, размер длинной коробки составляет 156 мм в длину, 120 мм в ширину и 54 мм в высоту.
Каждая большая коробка содержит 20 длинных ленточных коробок, всего 40 плавких вставок, размер большой коробки составляет 342 мм в длину, 258 мм в ширину и 285 мм в высоту.
Обратная связь:
1. После получения товара раннее подтверждение покупателя будет высоко оценено
2. Поскольку ваши отзывы очень важны для развития нашего бизнеса, мы искренне приглашаем вас быть довольными нашими продуктами и услугами.Сущность
3. Пожалуйста, свяжитесь с нами, прежде чем оставлять отрицательный или нейтральный отзыв.Мы решим любые проблемы вместе с нами.Спасибо за Ваше понимание.
Почему выбирают наши предохранители Dissmann?
Команда DISSMANN по исследованиям и разработкам была создана в 2000 году и начала заниматься независимыми исследованиями и разработками и инвестициями в производство плавких предохранителей.В электронной промышленности начала 20-го века наши компании выделялись в этой отрасли благодаря плавким предохранителям для стеклянных труб и предохранителям BS1362 и стали предпочтительным поставщиком многих производителей мелкой бытовой техники.Наша компания является членом Комитета по стандартизации Китая малых фракций и низковольтных предохранителей.Он участвует в разработке и модификации ряда национальных стандартов, таких как GB9364 и GB13539.Имеет 4 патента на изобретения и 12 патентов на практическую деятельность.
Поскольку аккумулятор используется в мобильных телефонах и ноутбуках, мы используем технологию плавких предохранителей, используемую для защиты цепи постоянного тока.
Основываясь на этом опыте и достижениях, мы разработали и добавили предохранители постоянного тока для защиты электромобилей, гибридных электромобилей и солнечной фотоэлектрической энергии, высокого напряжения, больших токов и высоких разрывов.
Многие из наших продуктов использовались в качестве автомобильных компонентов.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
Вопрос 1: Каково ваше состояние теста предохранителя?
Ответ 1: Наш предохранитель испытан в лабораторных условиях при температуре 25 ± 5 °C.
