Предохранитель с высокой отключающей способностью Китайский поставщик с 20-летним опытом
Основная информация о продукте
Номинальное напряжение: DC1000V или ниже
Номинальный ток: 300А
Класс защиты:AR
Отключающая способность: DC30kA (постоянная времени≤15 мс)
Тип установки: Доступен в болте
Соответствие RoHS
Применение предохранителя HEV
Этот предохранитель HEV широко используется в автомобилях, грузовиках, автобусах и внедорожном транспортном оборудовании для защиты кабелей, проводов и электрических компонентов, которые подают электроэнергию для управления освещением, обогревателями, кондиционерами, радиоприемниками, стеклоподъемниками и другими электрическими аксессуарами.Они также используются в электрических и гибридных транспортных средствах и различных электронных приложениях.

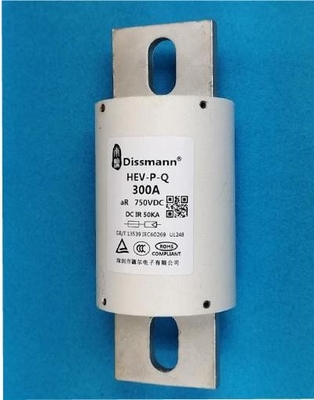

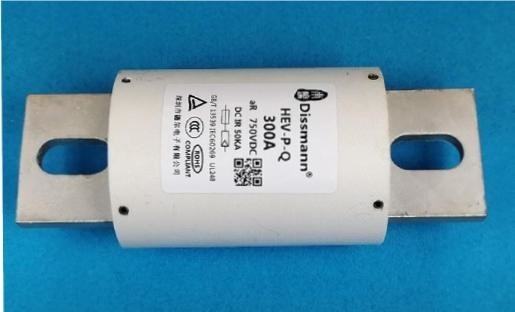

Структура предохранителя HEV
Эта серия продуктов представляет собой круглые предохранители с болтовым соединением, которые обладают характеристиками небольшого размера, быстрого срабатывания, низкого I2t и высокой надежности. Плавильная трубка с переменным поперечным сечением изготовлена из чистого серебра 99,99%. изготовлен из волокнистой трубки, плавильная проволока из меди или серебра, контактная поверхность покрыта оловом из медного сплава, а плавильная трубка заполнена химически обработанным кварцевым песком высокой чистоты и специально обработанными химическими материалами в качестве дугогасящей среды.
Родственный стандарт
Этот предохранитель серии HEV соответствует требованиям детективов UL-248-20, ISO8820, JASO-D622, EU и RoHS, сертифицированному стандарту TUV и т. Д.
Размер предохранителя HEV. Выберите размер в соответствии с номинальным током.
| Модель |
Номинальный ток(А) |
100% падение напряжения (мВ) |
Код размера |
Монтаж |
| HEV-JQ-300 |
300 |
298 |
ВЧ3 |
Крепежный болт M10,
Рекомендуемый крутящий момент: 21 Нм
|
| Код размера |
А±2 |
Б±1,5 |
С±1 |
Д±1,5 |
Е±1,5 |
Ф±1 |
Г±0,5 |
Н±0,2 |
Дж±1 |
| ВЧ3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10,5 |
25 |
6 |
20,7 |
| Код размера |
А±2 |
Б±1,5 |
С±1 |
Д±1,5 |
Е±1,5 |
Ф±1 |
Г±0,5 |
Н±0,2 |
Дж±1 |
| ВЧ1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13,5 |
| ВЧ2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12,5 |
| ВЧ3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10,5 |
25 |
6 |
20,7 |
| ВЧ4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10,5 |
38 |
6 |
20,7 |
| ВЧ5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13,5 |
50 |
10 |
33 |
ХФ1: ХЭВ-ДЖК 5А~80А
ХФ2: ХЭВ-ДЖК 90А~150А
ХФ3: ХЭВ-ДЖК 175А~325А
ХФ4: ХЭВ-ДЖК 350А~500А
ХФ5: ХЭВ-ДЖК 600А~800А
Доступны размеры HF1 и HF2 с крепежным болтом M8, рекомендуемый крутящий момент 11 Н·м (текущий диапазон 5–150 А).
Доступны размеры HF3 и HF4 с монтажным болтом M10, рекомендуемый крутящий момент 20 Н·м (текущий диапазон 175–500 А).
Размер HF5 доступен с монтажным болтом M12, рекомендуемый крутящий момент 28 Н·м (текущий диапазон 600–800 А).
Материал предохранителя HEV
Основным материалом бобы является волокнистая трубка, плавкая проволока состоит из меди или серебра, а торцевая крышка изготовлена из лужения из медного сплава.
Часто задаваемые вопросы
Вопрос 1: Как выбрать предохранитель?
Ответ: В начале мы вышлем вам актуальную форму заявки клиента. Как правило, нам необходимо очистить поле вашего приложения, рабочий ток и рабочее напряжение, методы установки, требования к сертификации и другие требования к параметрам.
