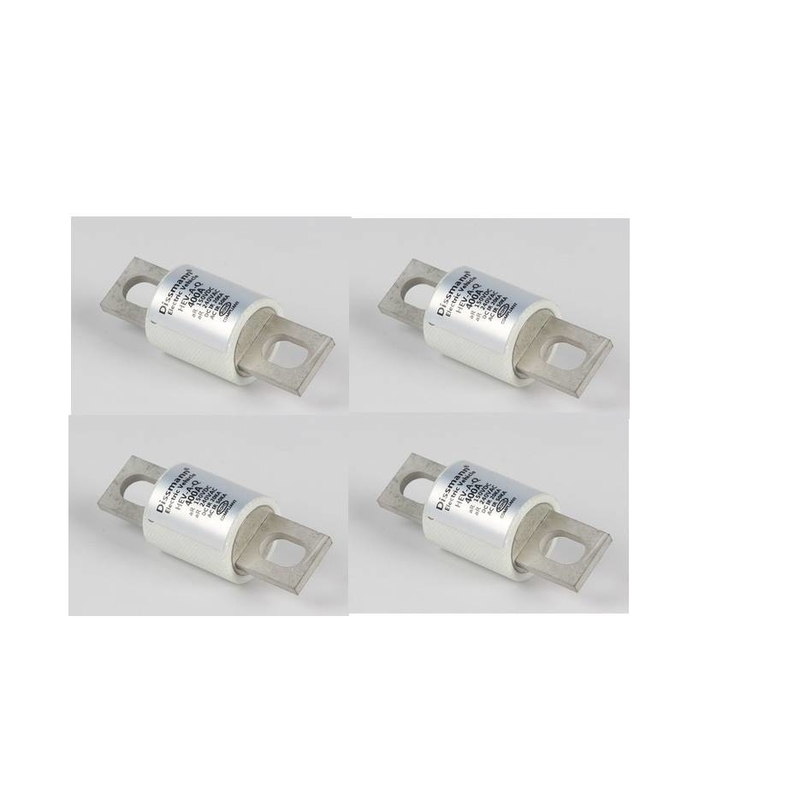

Польза взрывателя серии UL248 HEV для предохранения от батареи
Применение взрывателя HEV
Продукты этой серии вокруг взрывателей скрепленного болтами соединения трубки, с небольшим размером, сопротивлением высокого удара разрывной мощности, температуры, скачком тока, механическими вибрацией и ударом, и сильной химической нагрузкой. Применимый для электрической системы привода электротранспорта, батарей накопления энергии и силы, конденсатора накопления энергии, преобразования частоты регулятор, заряжатель, провод и другие автомобильные детали и короткое замыкание оборудования, перегрузка и резервная защита.
Элементарные сведения взрывателя HEV
Этот взрыватель HEV соответствующий для того чтобы выровняться в расклассифицированном настоящем ряде 5A-800A, расклассифицированном напряжении тока AC/DC500V, разрывной мощности до AC100KA/DC50KA на типе AC/DC500V.The защиты aR, и время constant≥10ms.
Размер в milimeter
| Чертеж размера |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HZ1 |
81 |
22 |
40 |
55 |
66,5 |
9 |
15 |
3,3 |
14,75 |
| HZ2 |
92,2 |
25 |
53 |
68 |
77 |
9 |
18 |
3,2 |
13,5 |
| HZ3 |
92,2 |
33 |
53 |
68 |
75 |
9 |
22 |
5 |
12,5 |
| HZ4 |
109 |
38 |
53 |
69 |
89,5 |
10,5 |
25 |
6 |
20,7 |
| HZ5 |
110 |
50 |
53 |
70,5 |
90 |
10,5 |
38 |
6 |
20,7 |
| HZ6 |
161 |
63 |
53 |
87 |
126 |
13,5 |
50 |
10 |
34 |
| HZ7 |
177 |
76 |
81,5 |
113,5 |
139 |
16 |
60 |
10 |
28,4 |
HZ1: Болт установки M8 порекомендовал вращающий момент 11N·m, расклассифицированный настоящий ряд 35A-60A.
HZ2: Болт установки M8 порекомендовал вращающий момент 11N·m, расклассифицированный настоящий ряд 70A-100A.
HZ3: Болт установки M8 порекомендовал вращающий момент 11N·m, расклассифицированный настоящий ряд 125A-200A.
HZ4: Болт установки M10 порекомендовал вращающий момент 20N·m, расклассифицированный настоящий ряд 225A-400A.
HZ5: Болт установки M10 порекомендовал вращающий момент 20N·m, расклассифицированный настоящий ряд 450A-600A.
HZ6: Болт установки M12 порекомендовал вращающий момент 28N·m, расклассифицированный настоящий ряд 700A-800A.
HZ7: Болт установки M12 порекомендовал вращающий момент 28N·m, расклассифицированный настоящий ряд 1000A-1200A.
Код системы продукта
Dissmann®Дисплей Factaory
Dissmann® Дисплей мастерской взрывателя
